소개

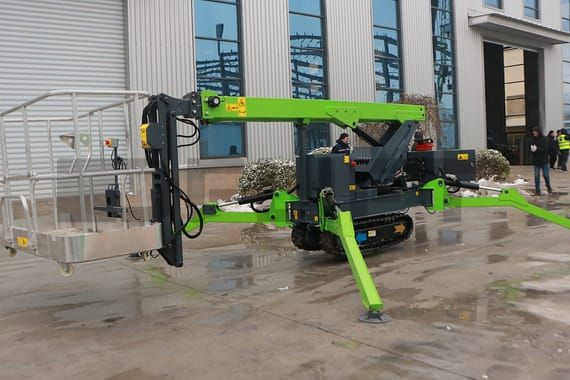

크롤러 스파이더 붐 리프트는 복잡한 지형에 특화된 크롤러형 고소 작업대입니다. 혁신적인 크롤러 하부 구조 시스템과 수직 리프팅 메커니즘을 결합하여 강력한 리프팅 성능과 전천후 적응성을 동시에 제공합니다. 이를 통해 진흙, 자갈, 경사면, 눈길 등 험난한 환경에서 바퀴형 장비의 이동성 한계를 효과적으로 극복합니다. 따라서 야외 건설 현장, 긴급 구조 작업 및 이와 유사한 고강도 작업 환경에 효율적이고 신뢰할 수 있는 솔루션을 제공합니다.
풍모
- 콤팩트한 구조: 좁은 궤도형 크롤러 섀시를 특징으로 하는 이 장비는 접었을 때 폭이 0.75~0.95m에 불과하여 협소한 공간에도 쉽게 접근할 수 있습니다.
- 이중 제어: 무선 원격 제어와 지상 수동 조작을 모두 지원합니다.
- 균형추 밸브 및 안전 잠금 핀: 하중 감지식 전기 유압 비례 밸브와 유압 균형추 밸브를 장착하여 안정적인 하중 유지를 보장하고 제어되지 않은 하강을 방지합니다. 다단식 아웃리거에는 위치 감지 센서와 기계식 안전 잠금 핀이 있어 이중 잠금 보호 기능을 제공하고 안전성을 강화합니다.
- 비상 정지 시스템: 비상시 즉시 정지할 수 있도록 플랫폼 패널, 지상 제어 박스 및 무선 리모컨에 비상 정지 버튼이 설치되어 있습니다. 수동 비상 펌프와 급속 하강 기능은 더욱 안전한 작동을 보장합니다.
- 붐 및 아웃리거 연동 장치: 아웃리거 상태를 지속적으로 모니터링하는 붐 및 아웃리거 안전 연동 시스템이 장착되어 있습니다. 아웃리거가 완전히 펼쳐지고 수평을 맞출 때까지 붐 작동이 차단되어 불안정한 지반으로 인한 전복 위험을 효과적으로 방지합니다.
- 자동 아웃리거 수평 조절: 원터치 자동 수평 조절 아웃리거가 장착되어 있어 몇 초 만에 섀시를 자동으로 확장하고 수평을 맞춰 불규칙한 지형에서도 안정적이고 안전한 설치를 보장합니다.
- LCD 진단 디스플레이: 실시간 작동 상태 및 오류 코드를 표시하는 LCD 진단 디스플레이가 통합되어 있어 기술자가 문제를 신속하게 파악하고 문제 해결 시간을 크게 단축하며 가동 중지 시간을 최소화할 수 있습니다.
- 디젤, 리튬 배터리 및 AC 전원 옵션을 제공하며, 험준한 야외 지형과 무공해 실내 환경에 적합합니다.
사양
| 모델 | S08C | S10C | S12C | S14C | S16C | S18C | S19C |
|---|---|---|---|---|---|---|---|
| 측정 | |||||||
| 최대 작업 높이 | 10미터 | 12미터 | 14미터 | 16미터 | 18미터 | 20미터 | 21미터 |
| 최대 플랫폼 높이 | 8미터 | 10미터 | 12미터 | 14미터 | 16미터 | 18미터 | 19m |
| 최대 작동 반경 | 5미터 | 5.5미터 | 6.2m | 6.2m | 7.1m | 8.2m | 8.5m |
| 플랫폼 크기 (길이 × 너비 × 높이) | 0.9 × 0.7 × 1.1 미터 | 0.9 × 0.7 × 1.1 미터 | 0.9 × 0.7 × 1.1 미터 | 1.2 × 0.7 × 1.1 미터 | 1.2 × 0.7 × 1.1 미터 | 1.2 × 0.7 × 1.1 미터 | 1.2 × 0.7 × 1.1 미터 |
| 전체 길이 (접었을 때) | 4.9m | 4.6m | 5.2미터 | 5.2미터 | 5.3m | 5.5미터 | 5.35미터 |
| 전체 너비(접었을 때) | 0.75m | 0.75m | 0.75m | 0.95m | 0.95m | 0.95m | 0.95m |
| 전체 높이 (접었을 때) | 1.9m | 1.9m | 1.9m | 2.1m | 2.1m | 2.1m | 2.1m |
| 아웃리거 풋프린트 길이 | 3.3m | 3.6미터 | 3.8m | 4미터 | 4미터 | 4.2m | 4.2m |
| 아웃리거 설치 공간 너비 | 3.3m | 3.6미터 | 3.8m | 4미터 | 4미터 | 4.2m | 4.2m |
| 지브 관절 범위 | ±70° | ±70° | ±70° | ±70° | ±70° | ±70° | ±70° |
| 플랫폼 회전 | ±80° | ±80° | ±80° | ±80° | ±80° | ±80° | ±80° |
| 턴테이블 회전 | 360° 비연속 | 360° 비연속 | 360° 비연속 | 360° 비연속 | 360° 비연속 | 360° 비연속 | 360° 비연속 |
| 무게 | 1,720kg | 1,790kg | 1,880kg | 1,900kg | 2,200kg | 2,520kg | 2,750kg |
| 생산력 | |||||||
| 정격 용량 | 200kg | 200kg | 200kg | 200kg | 200kg | 200kg | 200kg |
| 플랫폼 점유율 | 2명 | 2명 | 2명 | 2명 | 2명 | 2명 | 2명 |
| 운전 속도 | 1.5km/h | 1.5km/h | 1.5km/h | 1.5km/h | 1.5km/h | 1.5km/h | 1.5km/h |
| 등급 가능성 | 25% | 25% | 25% | 25% | 25% | 25% | 25% |
| 최대 작업 경사 | 10도 | 10도 | 10도 | 10도 | 10도 | 10도 | 10도 |
| 힘 | |||||||
| 모터 | 48V / 4.5kW | 48V / 4.5kW | 48V / 6kW | 48V / 6kW | 48V / 7.5kW | 48V / 7.5kW | 48V / 8kW |
| LFP 배터리 | 48V / 230Ah | 48V / 230Ah | 48V / 230Ah | 48V / 300Ah | 48V / 300Ah | 48V / 300Ah | 48V / 300Ah |
| 제어 전압 | 12볼트 | 12볼트 | 12볼트 | 12볼트 | 12볼트 | 12볼트 | 12볼트 |
위의 크롤러 스파이더 붐 리프트 제원은 참고용일 뿐입니다. 실제 사양은 공장 출하 시 사양에 따라 달라질 수 있습니다.
부품 세부 정보

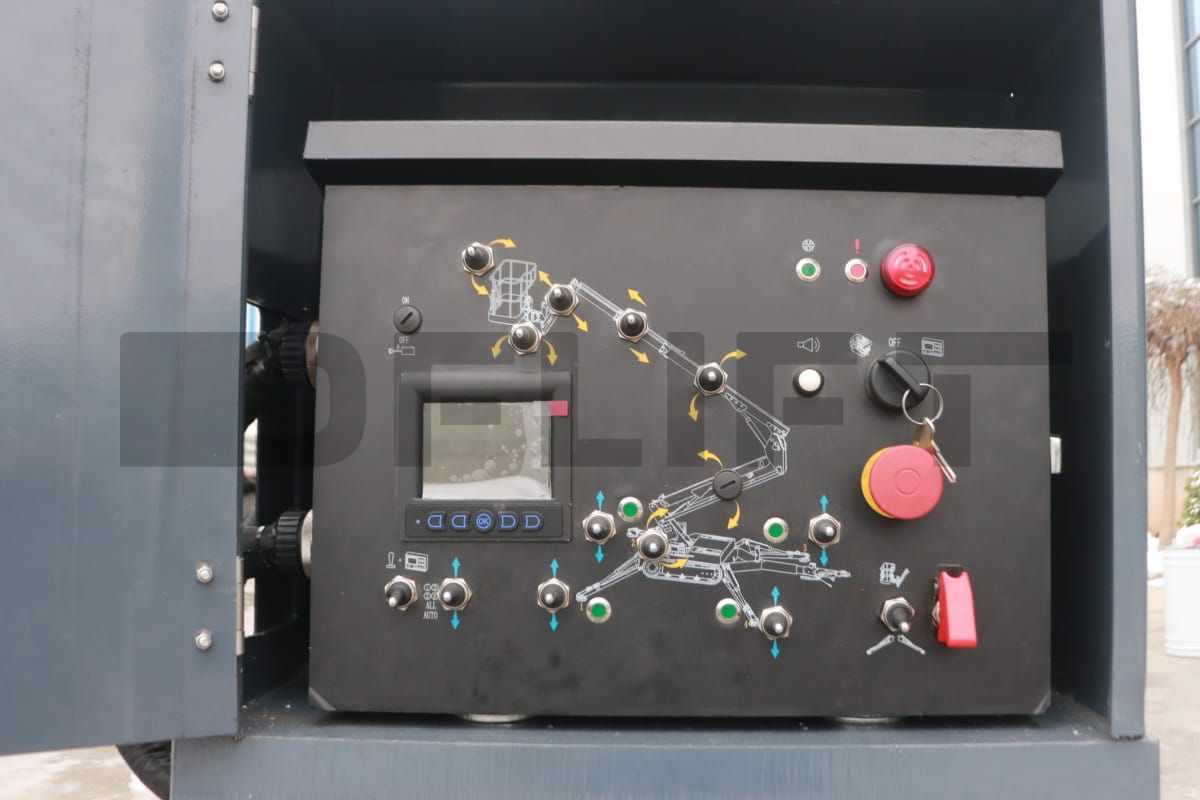

통제 구역

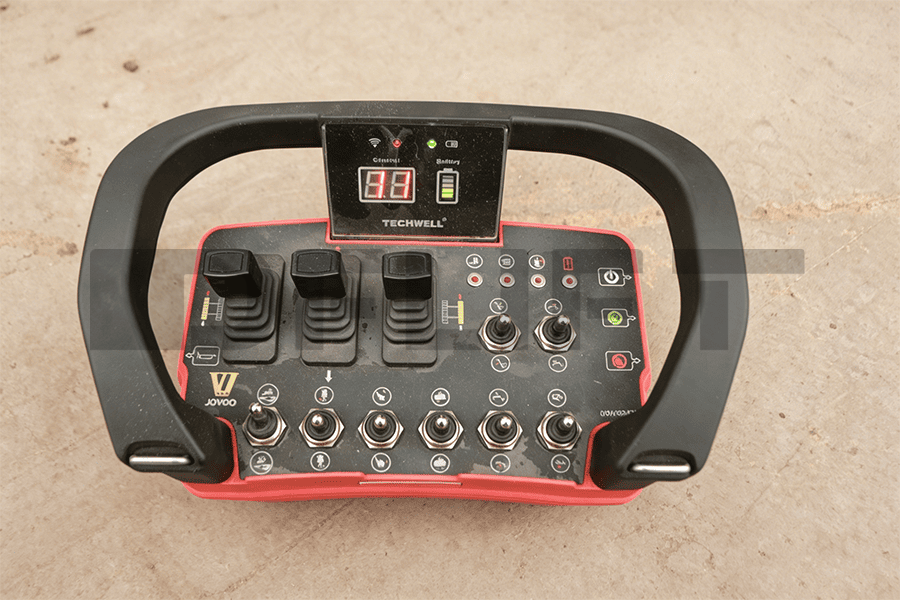

원격 제어

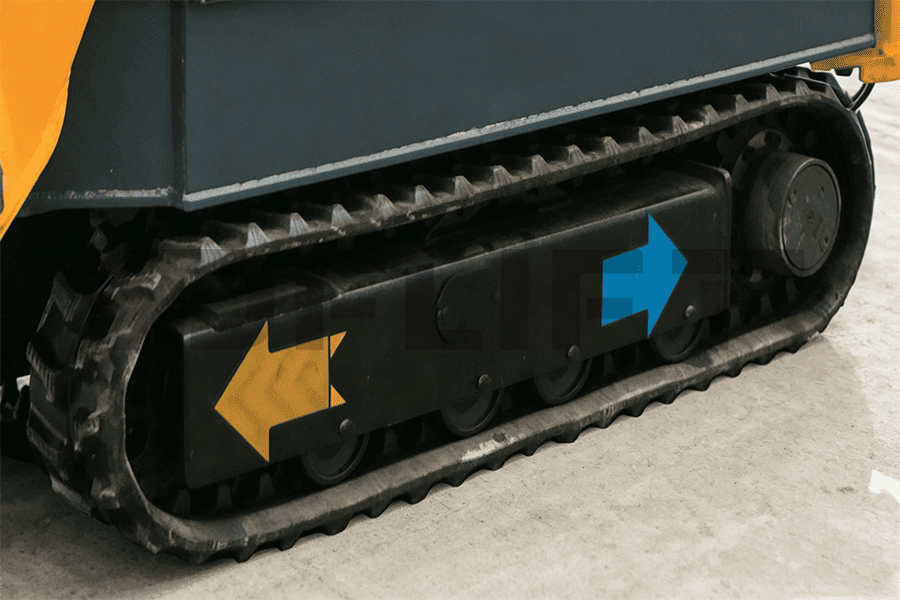

고무 트랙

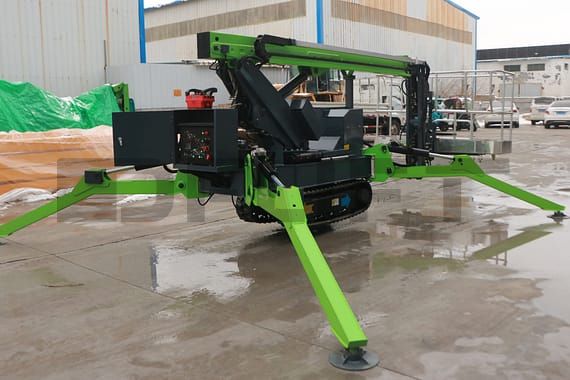

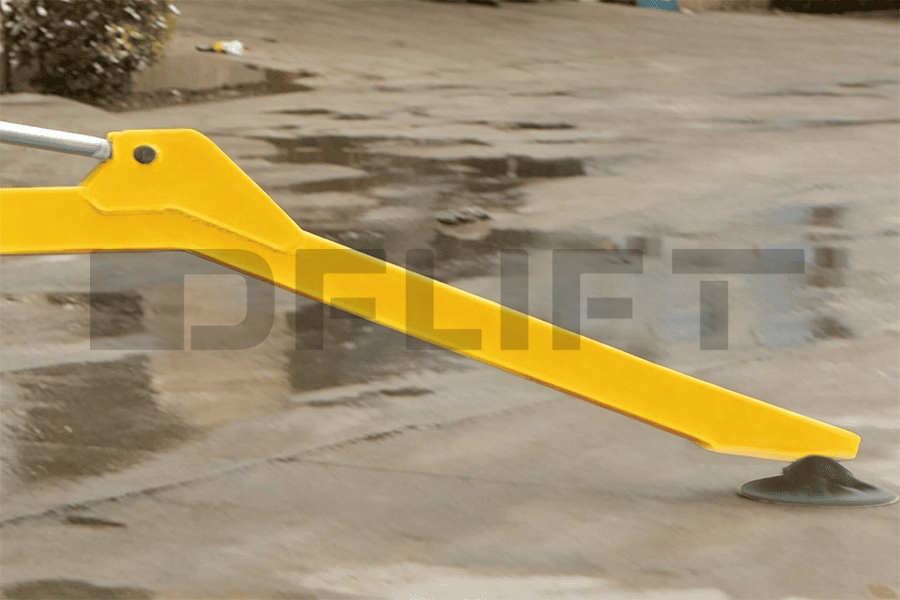

아우 트리거
텔레스코픽 붐

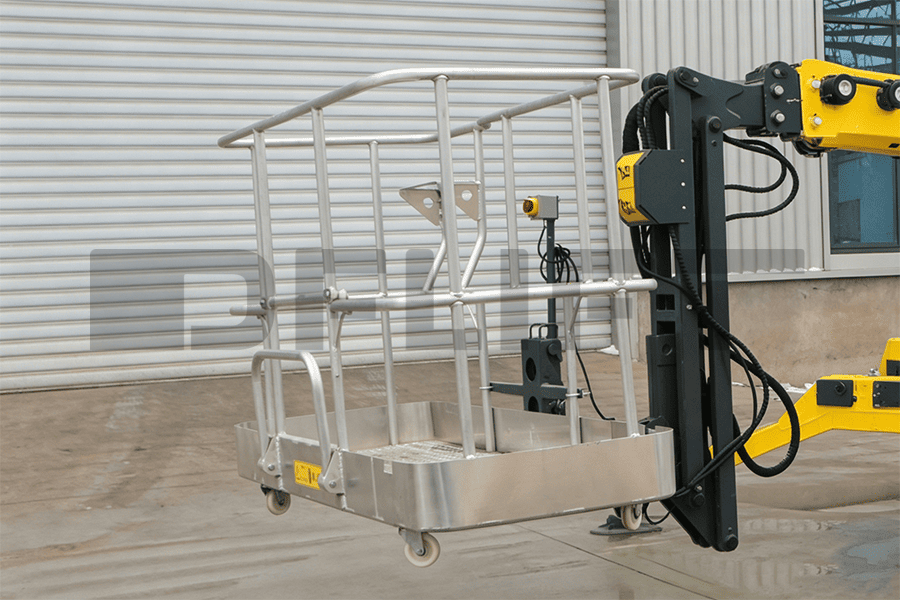

작업 플랫폼
